Laubsägevorlage + Anleitung für ein Wandbild mit Zahnradmotiven

Zahnradkunst

Wir haben aus unterschiedlichen Zahnrad-Motiven ein tolles, bewegliches Wandbild entworfen. Die Zahnräder können dabei in unzähligen Kombinationen angeordnet werden und greifen bei sauberer Ausarbeitung perfekt ineinander.

Einzelteile sägen

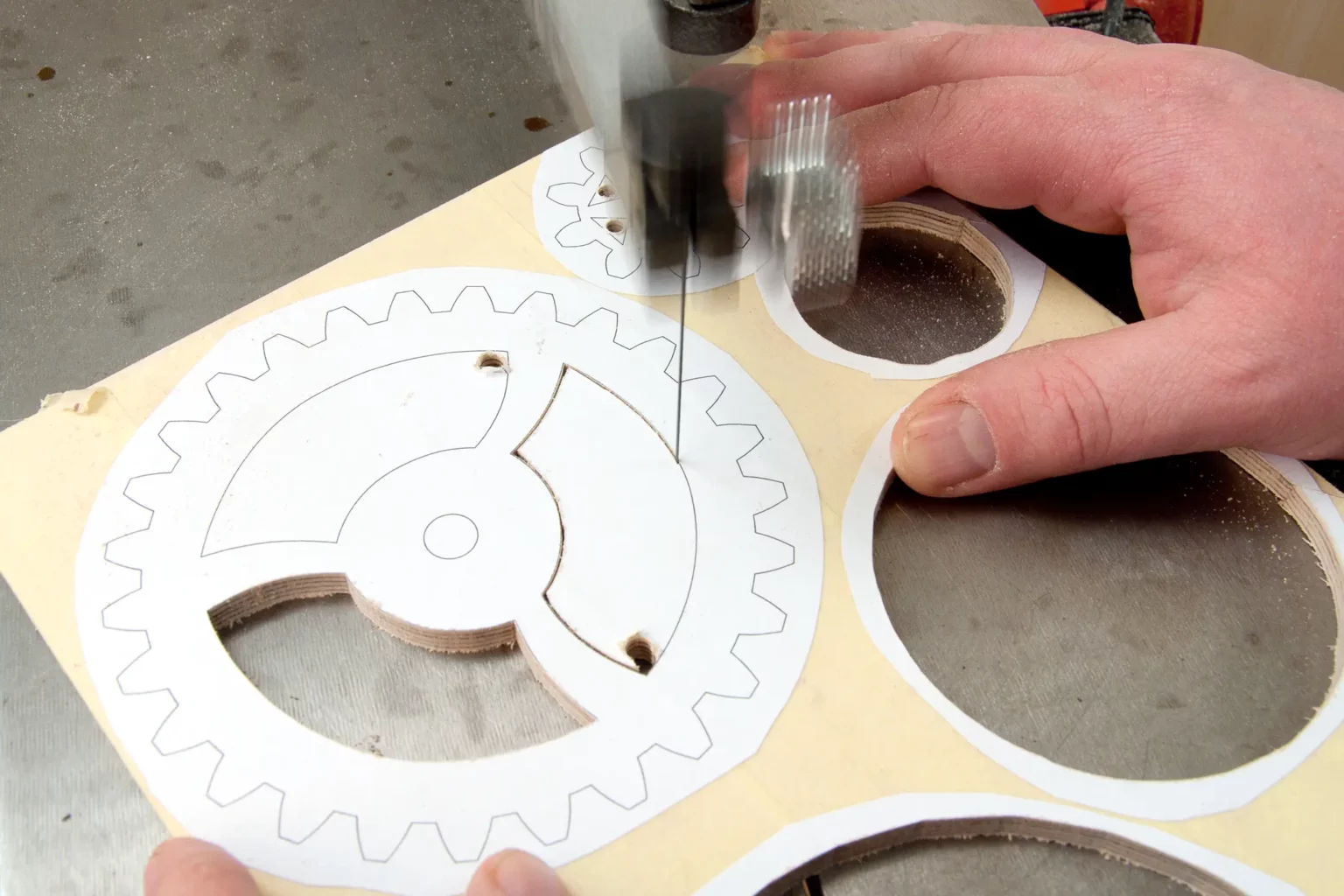

Im ersten Schritt werden alle Vorlagen zugeschnitten, materialsparend auf den Platten angeordnet und auf eine Schicht Abdeckklebeband geklebt. Im Anschluss werden die Löcher für die Innenschnitte gebohrt, damit man gleich mit diesen beginnen kann. Wir verwenden ein Sägeblatt der Größe 5 mit Gegenzahnung.

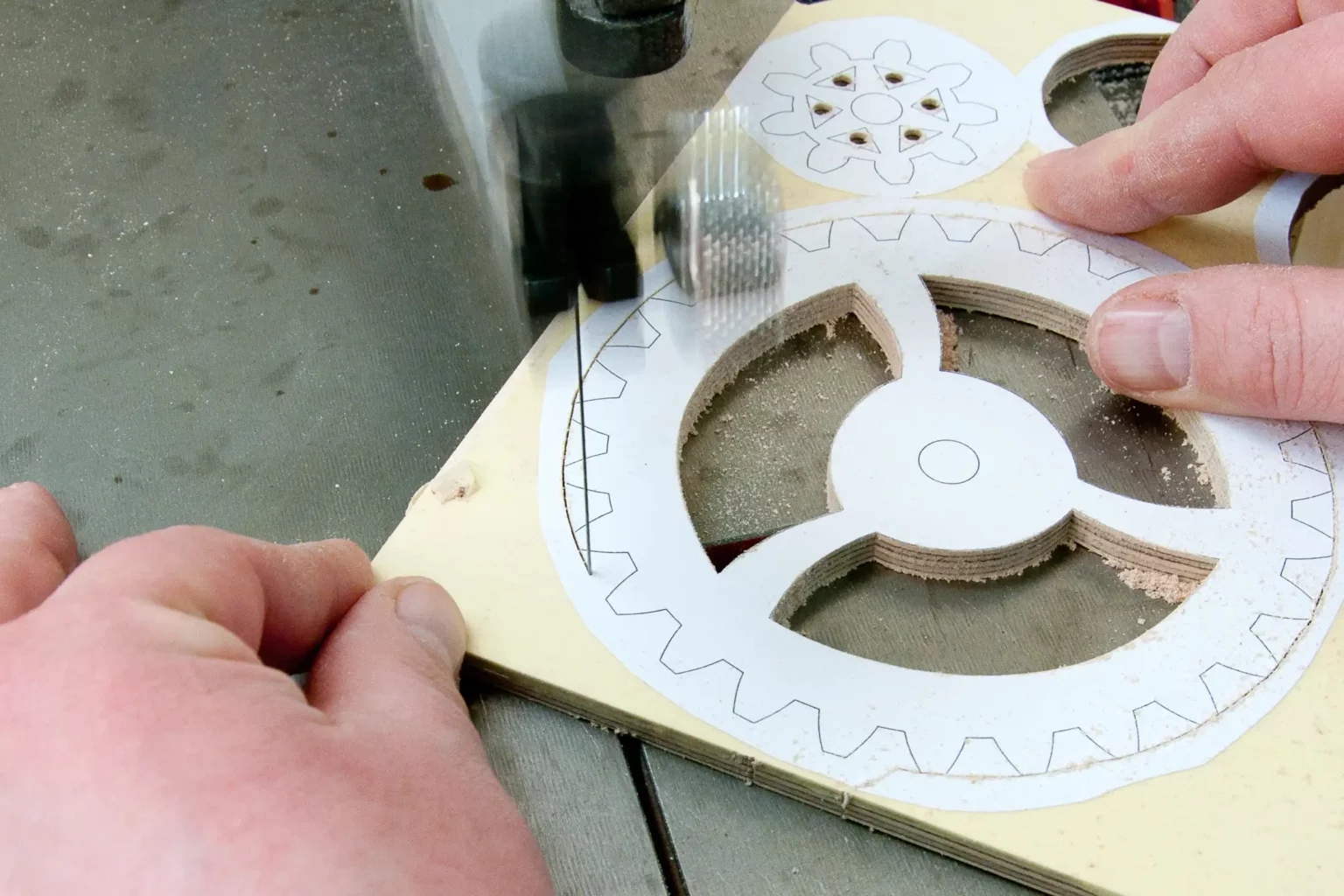

Sind alle Innenschnitte erledigt, wird der Umfang des Zahnrads ausgesägt. Bereits hier muss möglichst exakt an der Linie gesägt werden. Ungenauigkeiten zeigen sich später sehr deutlich im Zusammenspiel der Zahnräder und können diese eventuell auch blockieren.

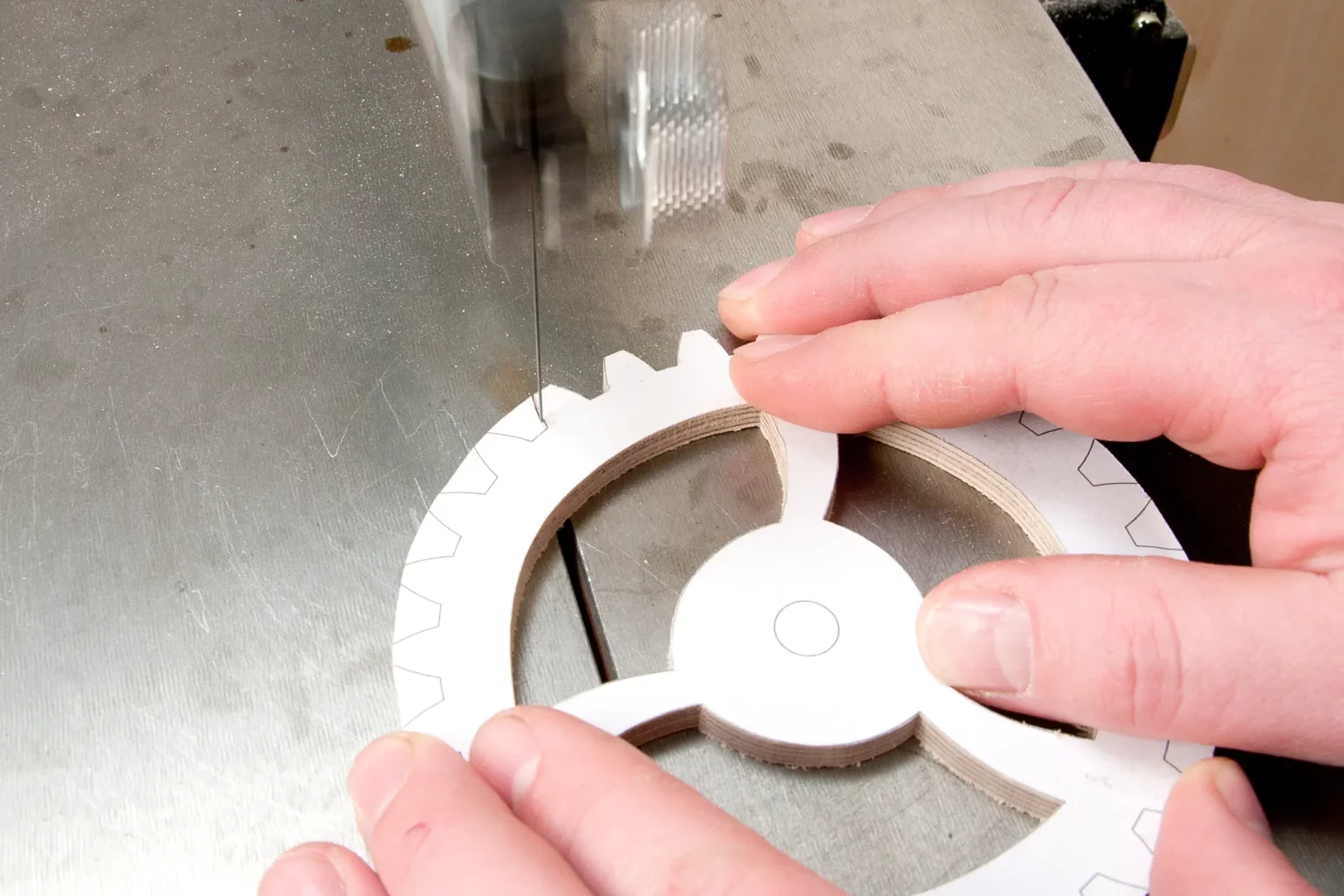

Der Sägeschnitt sollte bei den Zähnen eher an der Außenkante der Sägelinie verlaufen.

Montageplatte zusägen

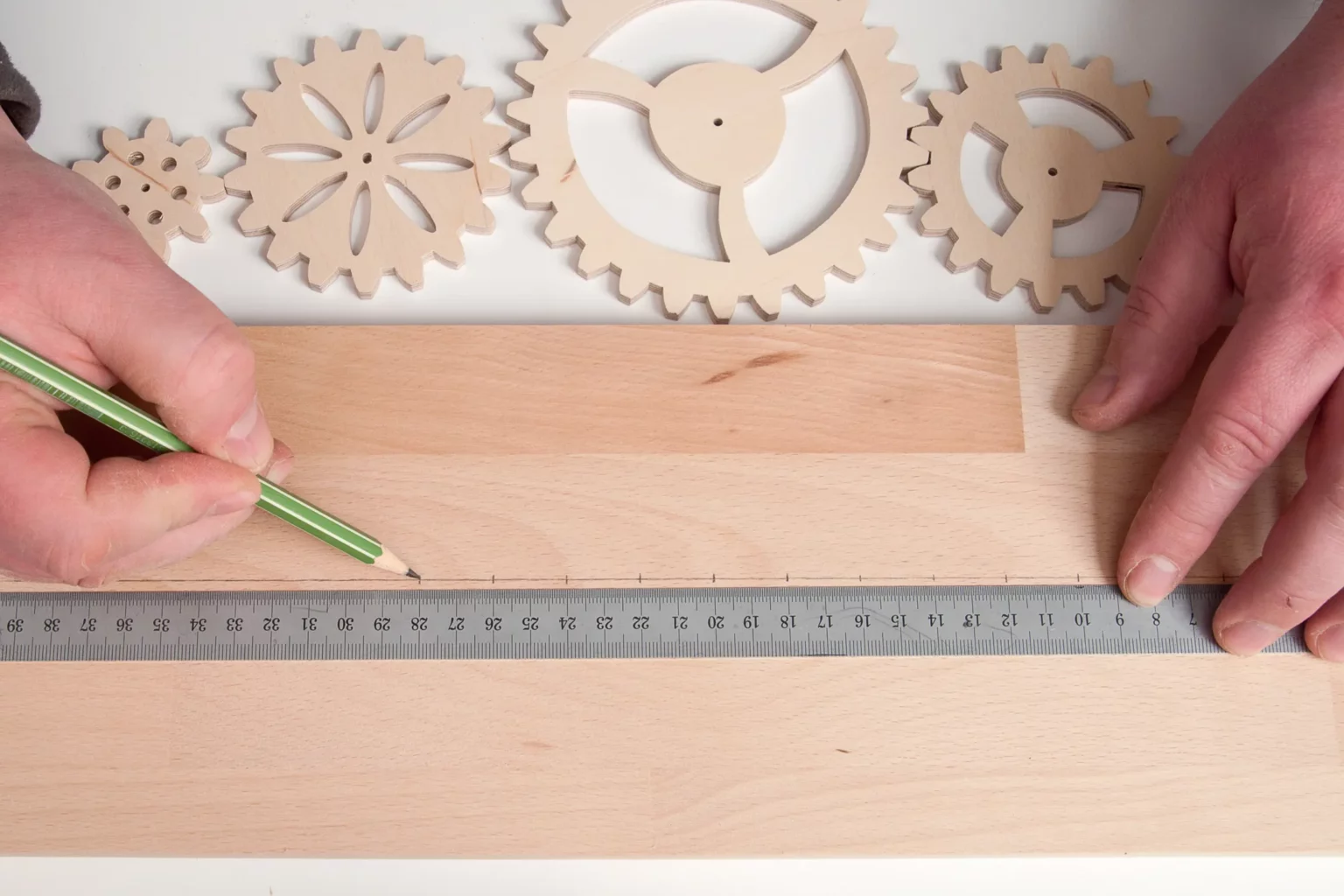

Nach eigener Vorstellung wird eine Montageplatte zugeschnitten: Unsere hat hier die Maße 400 x 150 mm und wir verwenden eine 20 mm dicke Massivholzplatte. Um die Zahnräder mithilfe der Messingstäbe möglichst flexibel anordnen zu können, benötigt man mindestens eine Lochreihe. Das Raster für die 2,2-mm-Bohrungen beträgt genau 20 mm und muss peinlichst genau angezeichnet und gebohrt werden. Auch hier summieren sich Abweichungen schnell auf, die später zu Problemen beim Ineinandergreifen der Zahnräder führen können.

Bohrungen einbringen

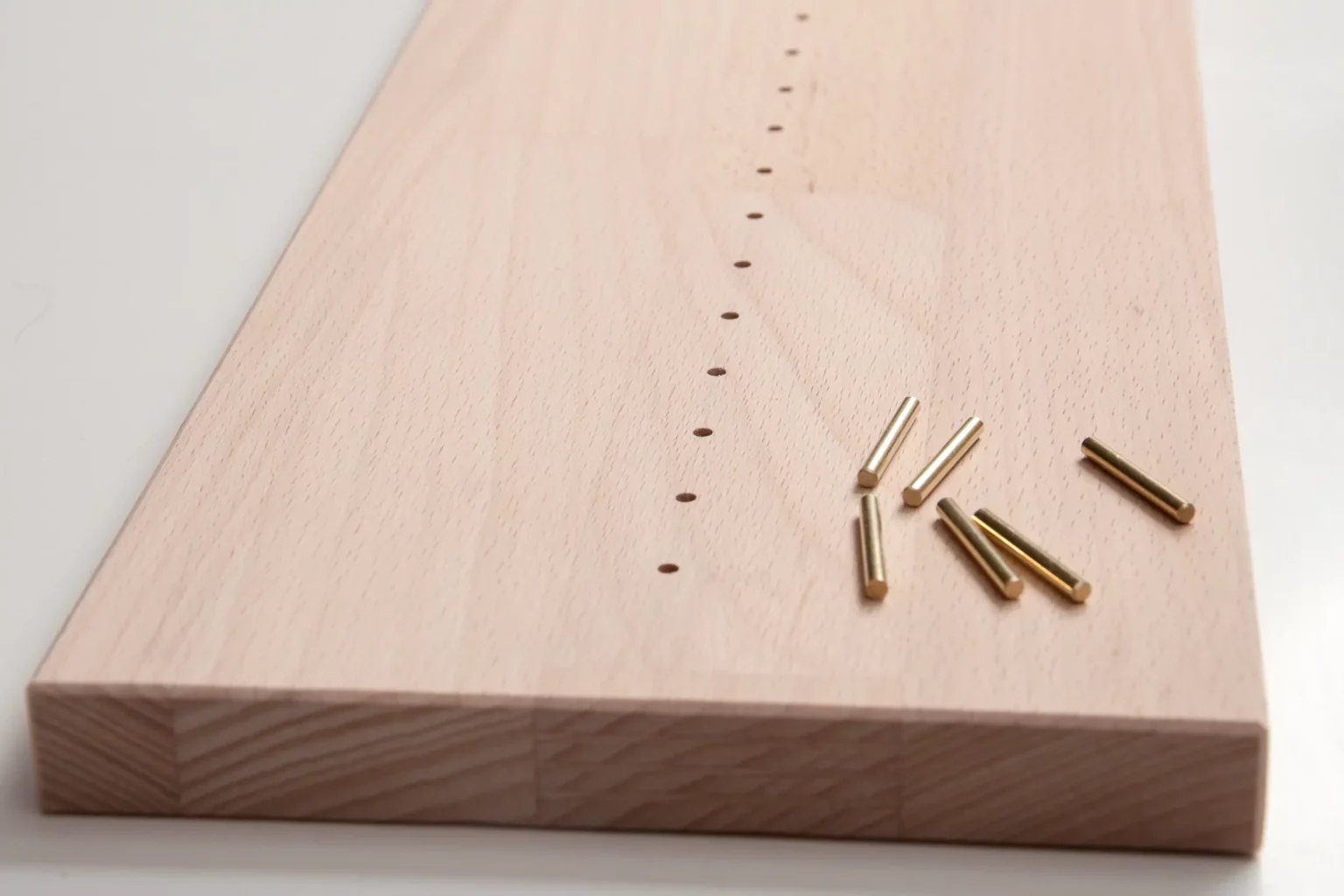

Hier die fertige Lochreihe mit 3-mm-Bohrungen (10 mm tief) für die Anordnung der Zahnräder in Reihe. Man kann natürlich auch eine Lochplatte herstellen oder freie Verläufe. Es muss nur möglichst darauf geachtet werden, dass die Abstände der Achsmitten unserer Zahnräder immer exakt 60, 80, 100 oder 120 mm betragen. Bei gekrümmten Linien verkürzt sich der Abstand in der Flucht zu den Bohrungen. Man muss hier immer den linearen Abstand der zuvor genannten Maße einhalten.

Schleifen und bemalen

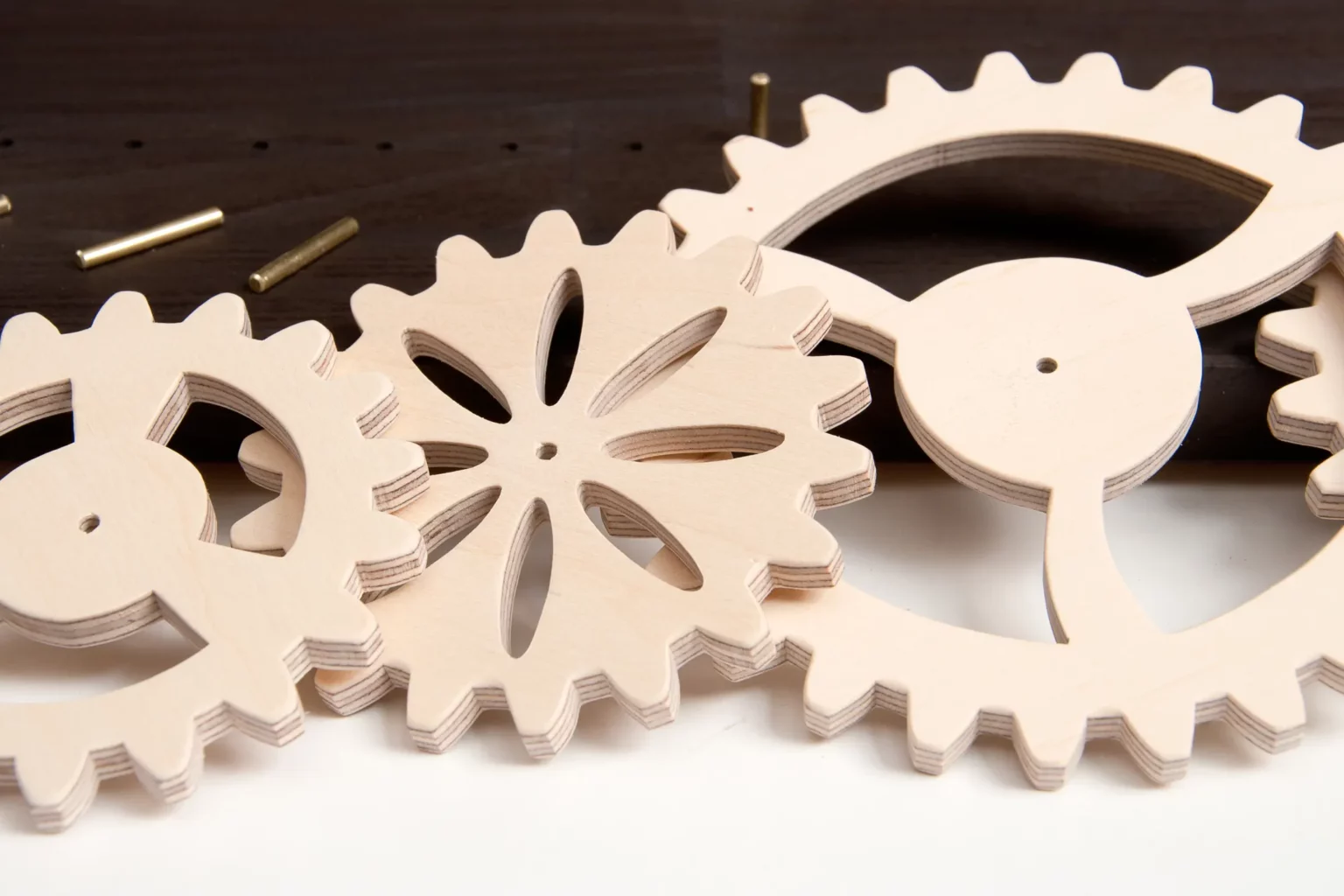

Die Messingstifte wurden mit einem Metallsägeblatt (z. B. NIQUA Super Q) der Größe 7 bereits an der Dekupiersäge auf etwa 25 mm abgelängt und die Enden an der Schleifscheibe geschliffen und angefast. Die Flächen der Zahnräder werden feingeschliffen und alle Kanten sauber verputzt. Um einen edlen Kontrast zu den hellen Zahnrädern zu schaffen, haben wir die Massivholzplatte schwarz gebeizt und mit seidenmattem Klarlack veredelt.
